Изначально используемая в системах отопления, холодного и горячего водоснабжения вода содержит шлам, разнообразные посторонние предметы, частицы и примеси органического и неорганического происхождения (к примеру, ил, песок, ржавчину и т.д.).
Применение загрязненной воды с посторонними фракциями способно привести к закупориванию шламом узких каналов насосов и теплообменников, накапливанию отложений на стенках котлов. А это, в свою очередь, влечет за собой затраты на прочистку, обслуживание и ремонт оборудования. Избежать столь негативных последствий и сэкономить на обслуживании оборудования поможет установка шламоуловителя ФШМ Ду 400 мм.

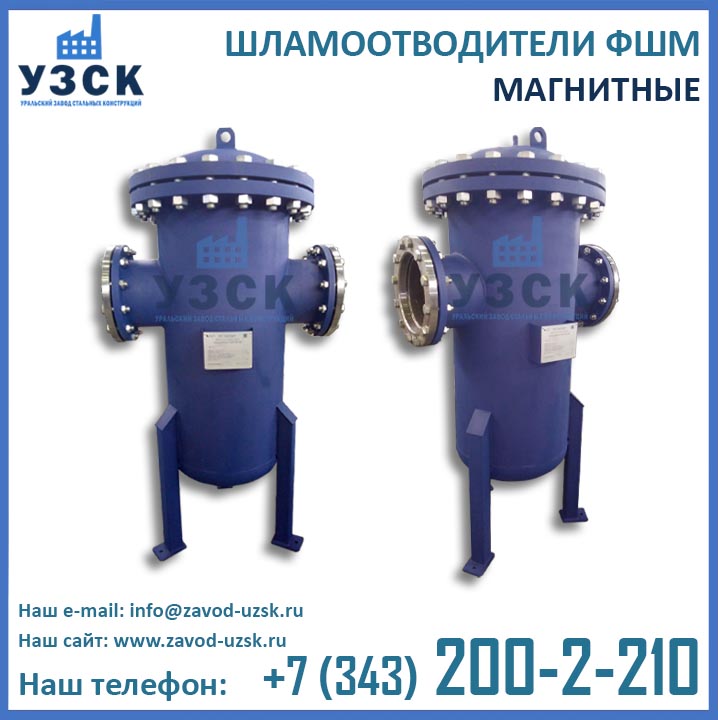

Шламоотводитель ФШМ-300 является фильтром с магнитно-сетчатой системой очистки воды и других неагрессивных жидкостей от загрязнений различного характера.
Конструкция магнитного шламоуловителя ФШМ-300
Основные составляющие шламоотделителя ФШМ Ду 300 мм:
- Цилиндрический сосуд, оснащенный съемной фланцевой заглушкой сверху и эллиптическим днищем снизу. Диаметр сосуда 630 мм.
- Патрубки входа/выхода рабочего вещества, оснащены фланцами Ду300 мм для присоединения к трубопроводу.
- Сливной патрубок с наружной резьбой Ду 50 мм, расположенный в центре эллиптического днища и предназначенный для удаления шлама из фильтра.
- Патрубок отвода воздуха (воздушник) с внутренней резьбой Ду 15 мм, расположенный в крышке корпуса для.
- Фильтрующий элемент, обеспечивающий несколько этапов очистки рабочего вещества, расположен внутри корпуса.
Многоэтапная очистка обеспечивается благодаря специальной конструкции фильтрующего элемента, который включает в себя следующие составляющие:
- Перфорированные перегородки, задерживающие достаточно крупные частицы. Изготавливаются из нержавеющей стали
- Магнитная стержневая система, улавливающая ферромагнитные включения. Изготавливается из мощных неодимовых магнитов.
- Сетка тонкой фильтрации, отсекающая примеси и загрязнения мелкой дисперсности. Изготавливается из нержавеющей стали.
Эскиз фильтра ФШМ 300 мм до 120°С

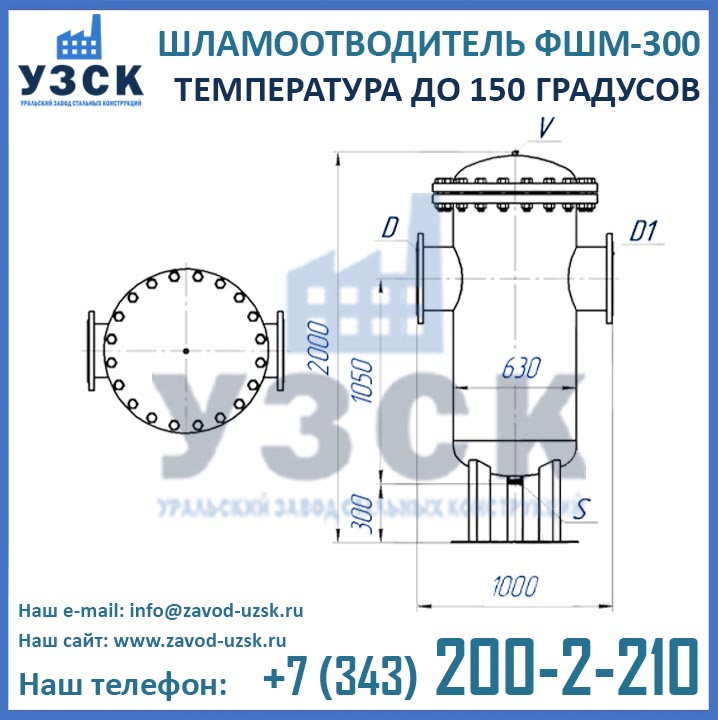

Эскиз фильтра ФШМ 300 мм до 150°С
Шламоуловители ФШМ-300: базовые размеры и параметры
Параметр | ФШМ-300 до 120°С | ФШМ-300 до 150°С |
Высота | 2000 мм | 2000 мм |
Длина | 1000 мм | 1000 мм |
Диаметр корпуса | 630 мм | 630 мм |
Диаметр условного прохода | 300 мм | 300 мм |
Масса | 548 кг | 548 кг |
Объем корпуса | 380 л | 380 л |
Производительность | 554 т/ч | 554 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Производитель шламоуловителей ФШМ-300
Уральский завод стальных конструкций – ведущий производитель магнитных шламоотводителей ФШМ, осуществляющий изготовление типовых магнитных фильтров ФШМ и нестандартных шламоотделителей по чертежам и/или характеристикам заказчика.
Несколько фактов об Уральском заводе стальных конструкций:
- Завод УЗСК располагает квалифицированным инженерно-конструкторским отделом, что позволяет осуществлять разработку и изготовление продукции любой сложности в соответствии с техническим заданием заказчика.
- Имеется Сертификат системы менеджмента качества (СМК ISO).
- Штат сотрудников завода состоит из высококвалифицированных специалистов с профильным образованием. На заводе УЗСК работают специалисты сварочного производства с аттестационным удостоверением НАКС (Национальное агентство контроля сварки).
- Технология сварки завода аттестована НАКС.
- Завод располагает парком станков, включающим в себя все необходимое оборудование для изготовления шламоуловителей (сварочные аппараты прошли аттестацию НАКС).
- УЗСК имеет собственную лабораторию НК, аттестованную на все виды неразрушающего контроля.
- Для проведения испытаний пробным давлением используется собственный аттестованный гидростенд завода.
Купить шламоотводитель ФШМ Ду300 мм Ру1,6 МПа в Балхаше производства Уральского завода стальных конструкций Вы можете, связавшись с менеджерами отдела продаж завода по координатам, указанным в разделе контакты, либо заполнив форму онлайн заказа, расположенную внизу страницы.
