Параметр | ФШМ-150 до 120°С | ФШМ-150 до 150°С |
Высота | 1220 мм | 1220 мм |
Длина | 600 мм | 600 мм |
Диаметр корпуса | 325 мм | 325 мм |
Диаметр условного прохода | 150 мм | 150 мм |
Масса | 170 кг | 170 кг |
Объем корпуса | 55 л | 55 л |
Производительность | 127 т/ч | 127 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Основные сведения о шламоуловителях ФШМ-150
Изготовитель шламоотводителей ФШМ Ду150 мм: Уральский завод стальных конструкций.
Сфера применения: системы коммунального хозяйства (отопление, ГВС, ХВС).
Назначение: очистка неагрессивных жидкостей (в большинстве случаев воды) от органических и неорганических загрязнений, например, шлама, ила, песка, ржавчины, ферромагнитных частиц.
Преимущества применения: защита и продление срока службы ответственных элементов трубопровода, насосного и теплообменного оборудования.
Варианты обозначения: фильтры ФШМ-150, шламоотводители ФШМ-150, шламоуловители ФШМ-150, шламоотделители ФШМ-150.

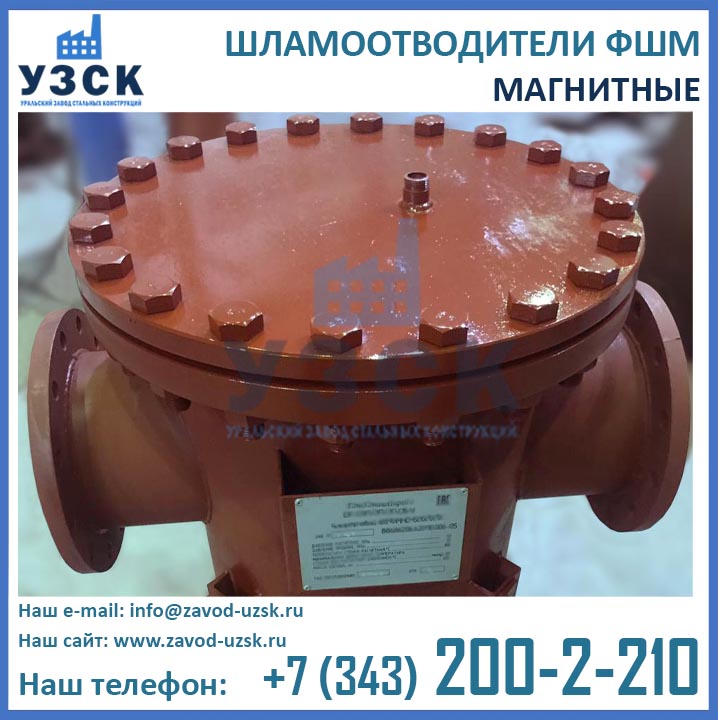

Элементы конструкции ФШМ-150: стальной сосуд цилиндрической формы Дн 325 мм, патрубки с фланцами Ду 150 мм, дренажный патрубок для слива шлама Ду 50, воздушник Ду 15, съемный магнитно-сетчатый фильтрующий элемент.
Алгоритм работы фильтра ФШМ 150 мм
- Загрязненный водный поток через входной патрубок Ду 150 мм поступает в корпус фильтра-шламоуловителя, где скорость его движения падает, и под действием инерционных сил взвешенные частицы отбрасываются к стенкам устройства, откуда стекают в шламовую камеру под действием силы тяжести.
- Далее вода преодолевает стальные перфорированные перегородки, отсекающие частицы крупного размера от рабочего потока.
- Затем поток воды проходит магнитную систему из неодимовых стержней, которые улавливают ржавцину, ферромагнетики и прочие заряженные частицы.
- В финале поток рабочего вещества проходит через нержавеющую сетку с тонкостью фильтрации 1000 мкм, которая задерживает мелкодисперсные частицы.
- Чистая вода отводится в систему через выходной патрубок Ду 150 мм, а шлам удаляется из фильтра через дренажный патрубок Ду 50 мм, расположенный внизу устройства.

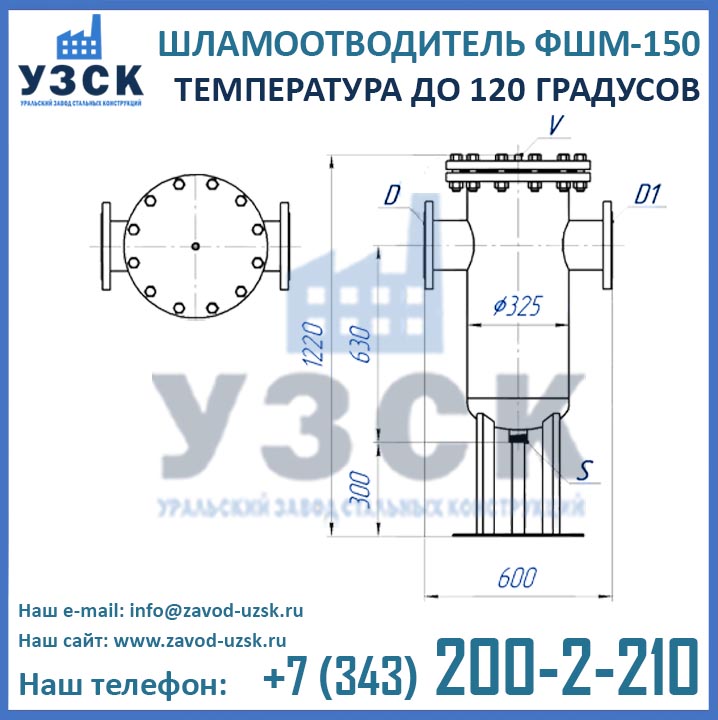

Чертеж ФШМ 150 мм до 120°С

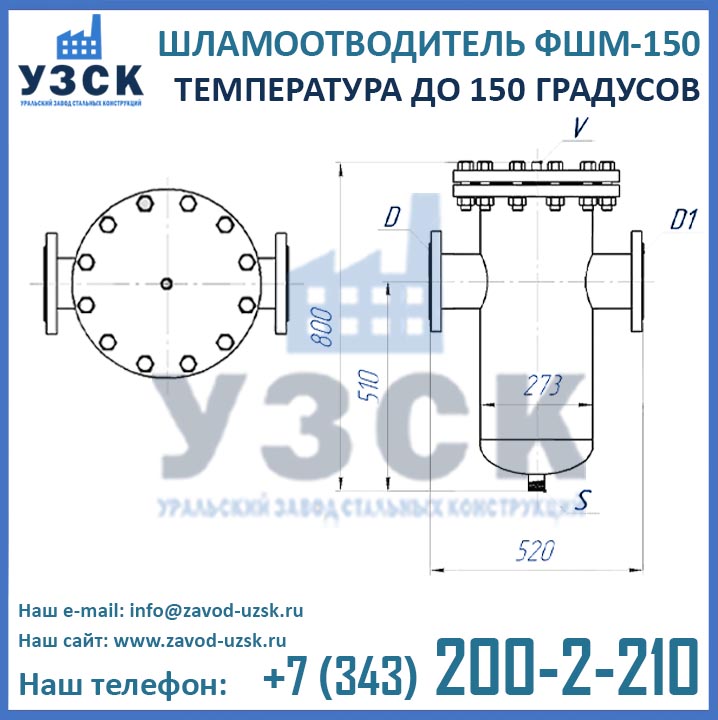

Чертеж ФШМ 150 мм до 150°С
Стоимость шламоотделителей ФШМ Ду150 мм
Являясь непосредственным производителем фильтров ФШМ, Уральский завод стальных конструкций (УЗСК) предлагает самые выгодные цены шламоотводителей Ду 150 мм в Балхаше и других городах России, Армении, Казахстана, Белоруссии и Киргизии.
Цена фильтра ФШМ-150 зависит от множества факторов (например, материальное исполнение, необходимость доставки в Ваш регион, объем поставки, загруженность производства и т.п.) Для того чтобы узнать актуальные цены на шламоотводители ФШМ Ду 150 мм, отправьте запрос в отдел продаж завода УЗСК по электронной почте (см. раздел «Контакты»), с помощью формы онлайн заказа, расположенной внизу этой страницы или позвоните по телефону 8 (800) 20-02-337.
Завод УЗСК располагает всем необходимым для изготовления шламоотводителей ФШМ высокого качества в кратчайшие сроки:
- Сварочное оборудование, аттестованное НАКС.
- Многочисленный штат сотрудников, в том числе специалисты сварочного производства с аттестатом НАКС.
- Технология сварки НАКС.
- Собственная лаборатория НК.
- Аттестованный гидростенд.
- Мощный инженерно-конструкторский отдел.
