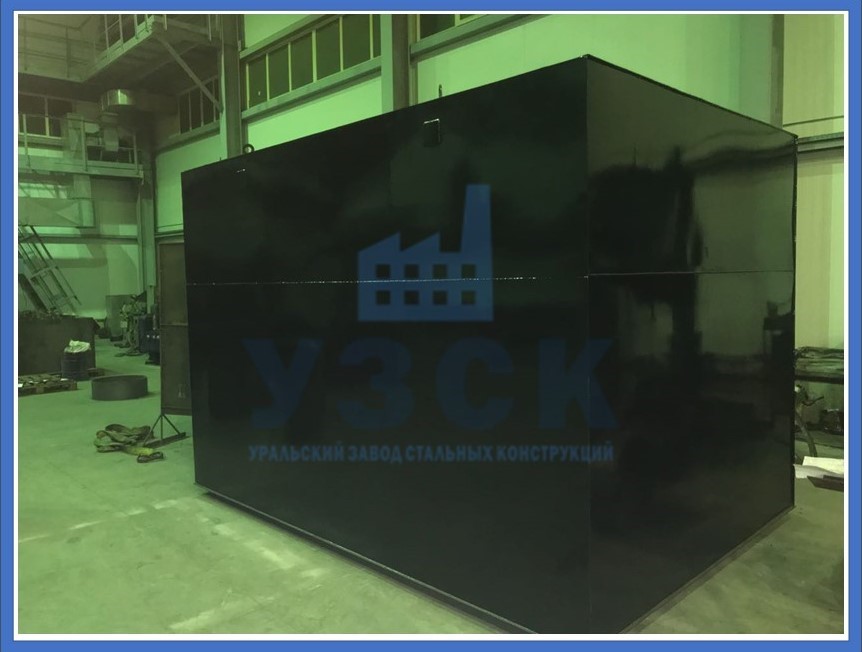

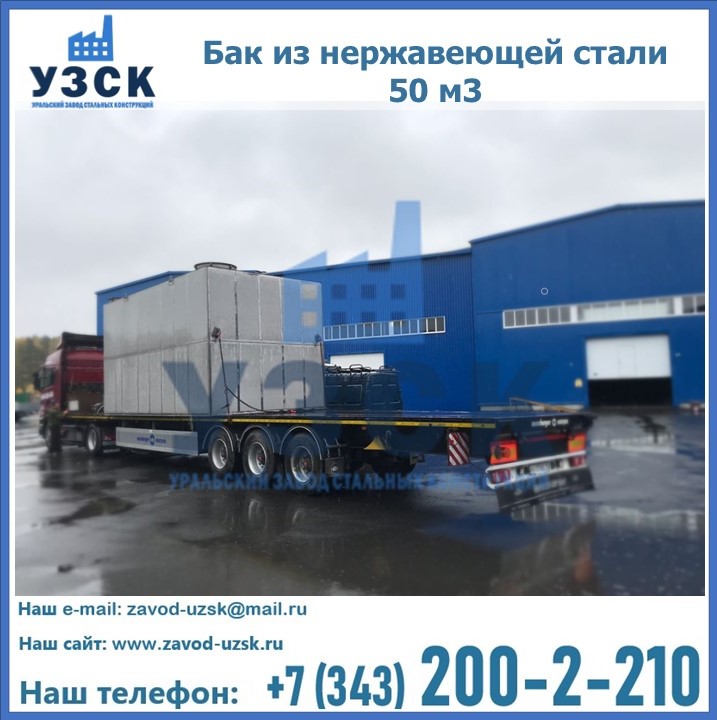

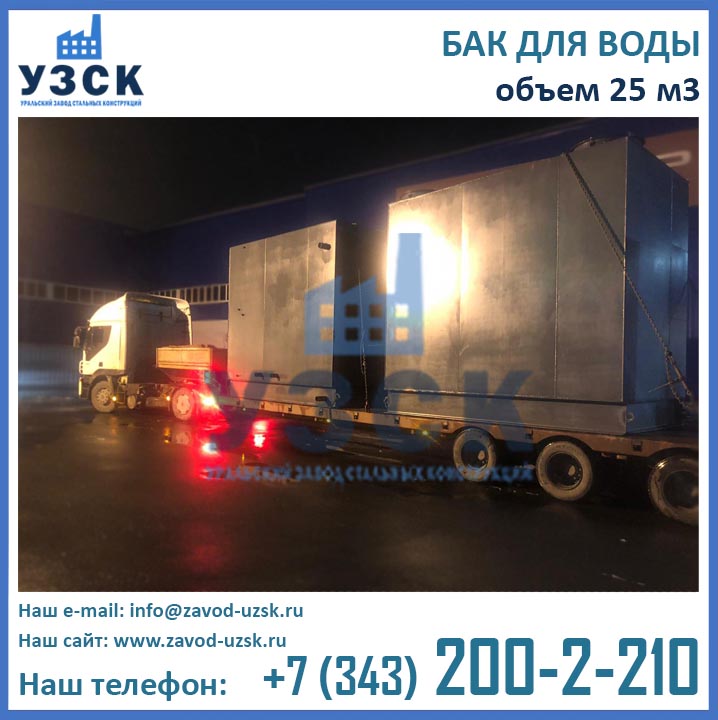

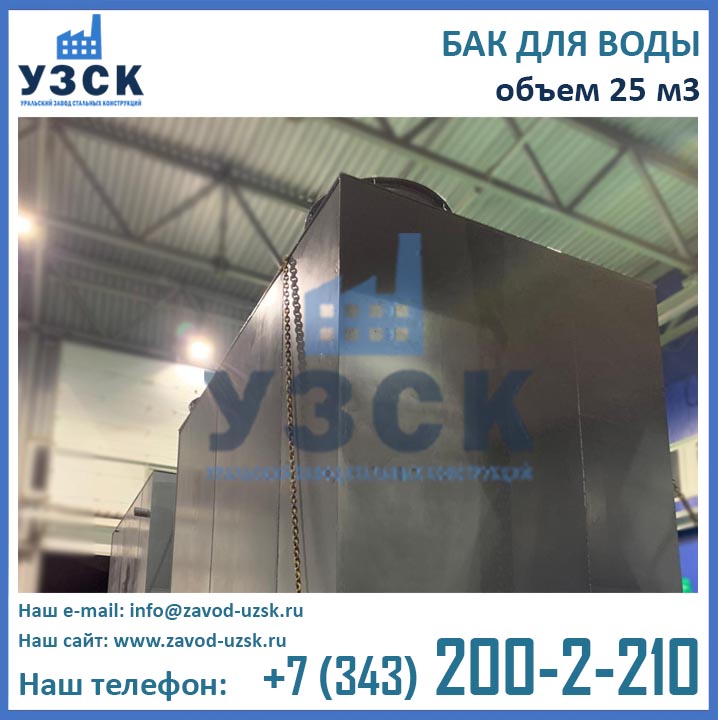

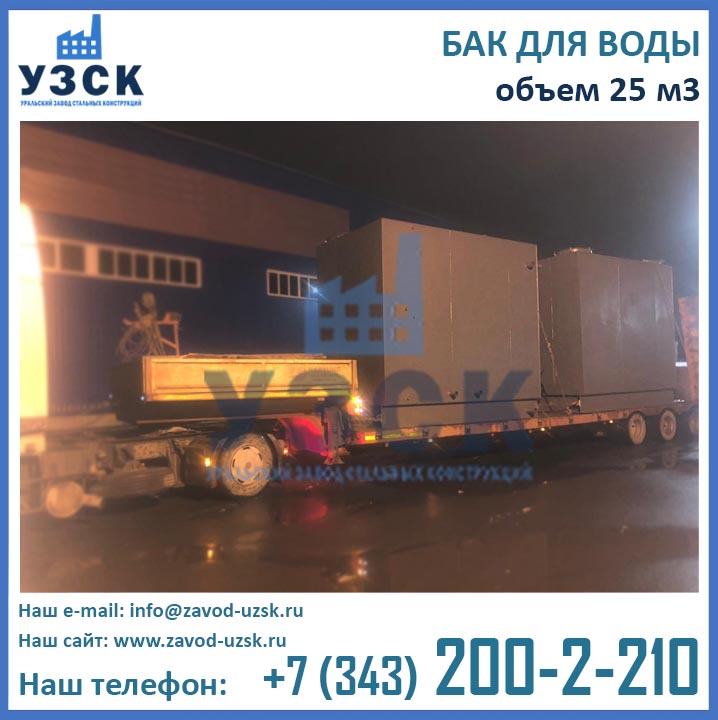

Изготовление баков, работающих под атмосферным давлением, прямоугольных, относят к серии стандартного оборудования 5.904-43. Емкости предназначены для хранения рассола, отопленной и холодной воды в Балхаше. Оборудование используется в воздушных системах кондиционирования, как наливное без избыточного давления.
Корпус емкости может иметь объем 1-60 м3. Резервуар емкостью больше 5 м3 допускается оборудовать внутренними перегородками. В секционном баке может быть заполнен один или оба отсека.
Возможна термозащита стенок резервуара. Стандартное устройство изоляции:
- минматы из стекловолокна волокна, прошитые, толщиной 40 мм;
- слой паровой защиты из полиэтиленовой пленки или рубероида, уложенных внахлест и соединенных клейкой лентой;
- рулонный стеклопластик, используемый для облицовки изолированной поверхности.
Общая толщина теплоизоляции составляет 6- мм.
Ставят бак так, чтобы днище проветривалось, помещают на деревянные или ж/б опоры сечением 20х20см. Промежуточные опорные бруски пропитывают антисептиком.

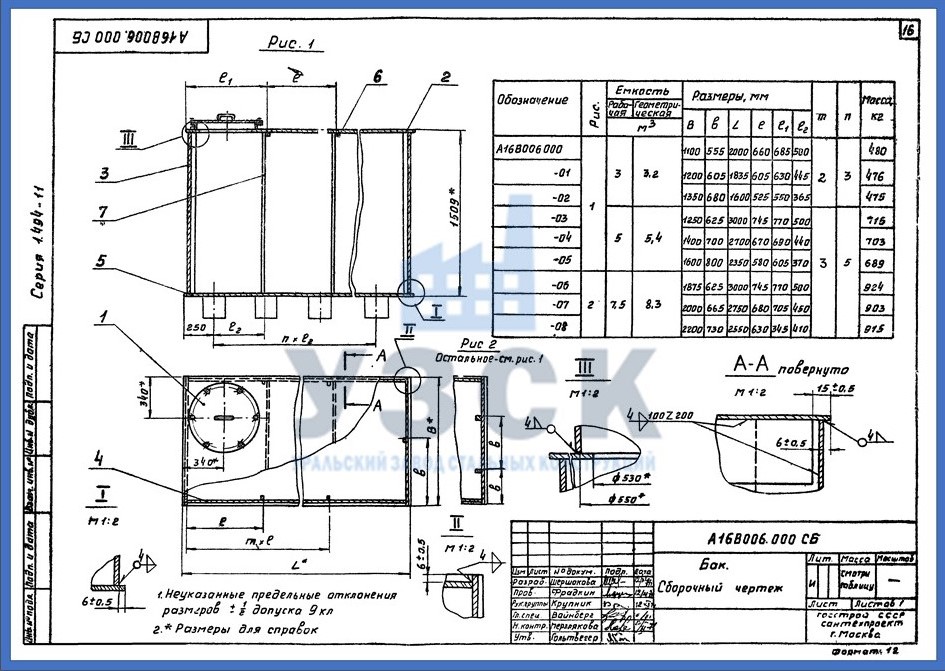

Габариты и вес стандартных баков серии 5.904-43
№ п/п | Наименование | Модель | Объем | Размер | Описание | Вес | ||
---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | ||||||
Бак прямоугольный | А16В 098.000 | 1 | 900 | 1008 | 1300 | серия 5.904-43 | 197кг | |
1 | А16В 098.000-01 | 1 | 900 | 1008 | 1500 | серия 5.904-43 | 217кг | |
2 | А16В 098.000-02 | 1 | 1000 | 1008 | 1200 | серия 5.904-43 | 199кг | |
3 | А16В 098.000-03 | 2 | 1000 | 1258 | 1900 | серия 5.904-43 | 367кг | |
4 | А16В 098.000-04 | 2 | 1000 | 1258 | 1600 | серия 5.904-43 | 307кг | |
5 | А16В 098.000-05 | 2 | 1300 | 1258 | 1450 | серия 5.904-43 | 355кг | |
6 | Бак прямоугольный | А16В 099.000 | 3 | 1100 | 2000 | 1508 | серия 5.904-43 | 407,4кг |
7 | А16В 099.000-01 | 3 | 1200 | 1835 | 1508 | серия 5.904-43 | 370кг | |
8 | А16В 099.000-02 | 3 | 1350 | 1600 | 1508 | серия 5.904-43 | 464,5кг | |
9 | А16В 099.000-03 | 5 | 1250 | 3000 | 1508 | серия 5.904-43 | 699кг | |
10 | А16В 099.000-04 | 5 | 1400 | 2700 | 1508 | серия 5.904-43 | 688кг | |
11 | А16В 099.000-05 | 5 | 1600 | 2350 | 1508 | серия 5.904-43 | 670кг | |
12 | А16В 099.000-06 | 7,5 | 1875 | 3000 | 1508 | серия 5.904-43 | 880,5кг | |
13 | А16В 099.000-07 | 7,5 | 2000 | 2750 | 1508 | серия 5.904-43 | 872кг | |
14 | А16В 099.000-08 | 7,5 | 2200 | 2550 | 1508 | серия 5.904-43 | 881кг | |
15 | Бак прямоугольный | А16В 100.000 | 5 | 1250 | 3000 | 1508 | серия 5.904-43 | 680кг |
16 | А16В 100.000-01 | 5 | 1400 | 2700 | 1508 | серия 5.904-43 | 767кг | |
17 | А16В 100.000-02 | 5 | 1600 | 2350 | 1508 | серия 5.904-43 | 762,5кг | |
18 | А16В 100.000-03 | 7,5 | 1875 | 3000 | 1508 | серия 5.904-43 | 987кг | |
19 | А16В 100.000-04 | 7,5 | 2000 | 2750 | 1508 | серия 5.904-43 | 975,4кг | |
20 | А16В 100.000-05 | 7,5 | 2200 | 2550 | 1508 | серия 5.904-43 | 992,5кг | |
21 | Бак прямоугольный | А16В 101.000 | 10 | 1875 | 2900 | 2005 | серия 5.904-43 | 1124кг |
22 | А16В 101.000-01 | 10 | 1700 | 3200 | 2005 | серия 5.904-43 | 1137кг | |
23 | А16В 101.000-02 | 10 | 2100 | 2800 | 2005 | серия 5.904-43 | 1118кг | |
24 | А16В 101.000-03 | 15 | 2000 | 3200 | 2505 | серия 5.904-43 | 1633кг | |
25 | А16В 101.000-04 | 15 | 2250 | 2900 | 2505 | серия 5.904-43 | 1662кг | |
26 | А16В 101.000-05 | 15 | 2400 | 2700 | 2505 | серия 5.904-43 | 1651кг | |
27 | А16В 101.000-06 | 20 | 2250 | 3800 | 2505 | серия 5.904-43 | 2018кг | |
28 | А16В 101.000-07 | 20 | 2400 | 3500 | 2505 | серия 5.904-43 | 1982кг | |
29 | А16В 101.000-08 | 20 | 2700 | 3150 | 2505 | серия 5.904-43 | 2013кг | |
30 | Бак прямоугольный | А16В 102.000 | 10 | 1975 | 2900 | 2000 | серия 5.904-43 | 1246кг |
31 | А16В 102.000-01 | 10 | 1700 | 3200 | 2000 | серия 5.904-43 | 1068кг | |
32 | А16В 102.000-02 | 10 | 2100 | 2600 | 2000 | серия 5.904-43 | 1114кг | |
33 | А16В 102.000-03 | 15 | 2000 | 3200 | 2505 | серия 5.904-43 | 1798кг | |
34 | А16В 102.000-04 | 15 | 2250 | 2900 | 2505 | серия 5.904-43 | 1879кг | |
35 | А16В 102.000-05 | 15 | 2400 | 2700 | 2505 | серия 5.904-43 | 1881кг | |
36 | А16В 102.000-06 | 20 | 2250 | 3200 | 2505 | серия 5.904-43 | 2237кг | |
37 | А16В 102.000-07 | 20 | 2400 | 3500 | 2505 | серия 5.904-43 | 2226кг | |
38 | А16В 102.000-08 | 20 | 2700 | 3160 | 2505 | серия 5.904-43 | 2005кг | |
39 | Бак прямоугольный | А16В 103.000 | 10 | 2900 | 1875 | 2005 | серия 5.904-43 | 1377кг |
40 | А16В 103.000-01 | 10 | 3200 | 1700 | 2005 | серия 5.904-43 | 1410кг | |
41 | А16В 103.000-02 | 10 | 2600 | 2100 | 2005 | серия 5.904-43 | 1342кг | |
42 | А16В 103.000-03 | 15 | 3200 | 2000 | 2509 | серия 5.904-43 | 1980кг | |
43 | А16В 103.000-04 | 15 | 2900 | 2250 | 2509 | серия 5.904-43 | 1952кг | |
44 | А16В 103.000-05 | 15 | 2700 | 2400 | 2509 | серия 5.904-43 | 1920кг | |
45 | А16В 103.000-06 | 20 | 3800 | 2250 | 2509 | серия 5.904-43 | 2400кг | |
46 | А16В 103.000-07 | 20 | 3500 | 2400 | 2509 | серия 5.904-43 | 2334кг | |
47 | А16В 103.000-08 | 20 | 3150 | 2700 | 2509 | серия 5.904-43 | 2300кг | |
48 | Бак прямоугольный | А16В 104.000 | 25 | 300 | 2250 | 3010 | серия 5.904-43 | 2073 |
49 | А16В 104.000-01 | 25 | 3600 | 2400 | 3010 | серия 5.904-43 | 2460 | |
50 | А16В 104.000-02 | 25 | 3300 | 2650 | 3010 | серия 5.904-43 | 2470 | |
51 | А16В 104.000-03 | 30 | 4200 | 2500 | 3010 | серия 5.904-43 | 2829 | |
52 | А16В 104.000-04 | 30 | 3900 | 2700 | 3010 | серия 5.904-43 | 2830 | |
53 | А16В 104.000-05 | 30 | 3600 | 2900 | 3010 | серия 5.904-43 | 2856 | |
54 | А16В 104.000-06 | 40 | 4700 | 3000 | 3010 | серия 5.904-43 | 2870 | |
55 | А16В 104.000-07 | 40 | 4400 | 3200 | 3010 | серия 5.904-43 | 3442 | |
56 | А16В 104.000-08 | 40 | 4150 | 3400 | 3010 | серия 5.904-43 | 3449 | |
57 | А16В 104.000-09 | 50 | 5800 | 3000 | 3010 | серия 5.904-43 | 3308 | |
58 | А16В 104.000-10 | 50 | 5100 | 3400 | 3010 | серия 5.904-43 | 4123 | |
59 | А16В 104.000-11 | 50 | 4500 | 3750 | 3010 | серия 5.904-43 | 4037 | |
60 | А16В 104.000-12 | 60 | 7000 | 3000 | 3010 | серия 5.904-43 | 4932 | |
61 | А16В 104.000-13 | 60 | 5600 | 3750 | 3010 | серия 5.904-43 | 4737 | |
62 | А16В 104.000-14 | 60 | 5100 | 4100 | 3010 | серия 5.904-43 | 5467 | |
63 | Бак прямоугольный | А16В 105.000 | 25 | 2250 | 3900 | 3010 | серия 5.904-43 | 2821 |
64 | А16В 105.000-01 | 25 | 2400 | 3600 | 3010 | серия 5.904-43 | 2794 | |
65 | А16В 105.000-02 | 25 | 2650 | 3300 | 3010 | серия 5.904-43 | 2768 | |
66 | А16В 105.000-03 | 30 | 2500 | 4200 | 3010 | серия 5.904-43 | 3367 | |
67 | А16В 105.000-04 | 30 | 2700 | 3900 | 3010 | серия 5.904-43 | 3225 | |
68 | А16В 105.000-05 | 30 | 2700 | 3600 | 3010 | серия 5.904-43 | 3277 | |
69 | А16В 105.000-06 | 40 | 3000 | 4700 | 3010 | серия 5.904-43 | 3801 | |
70 | А16В 105.000-07 | 40 | 3200 | 4400 | 3010 | серия 5.904-43 | 3898 | |
71 | А16В 105.000-08 | 40 | 3400 | 4150 | 3010 | серия 5.904-43 | 3943 | |
72 | А16В 105.000-09 | 50 | 3000 | 5800 | 3010 | серия 5.904-43 | 4512 | |
73 | А16В 105.000-10 | 50 | 3700 | 5100 | 3010 | серия 5.904-43 | 4554 | |
74 | А16В 105.000-11 | 50 | 3750 | 4500 | 3010 | серия 5.904-43 | 4505 | |
75 | А16В 105.000-12 | 60 | 3000 | 7000 | 3010 | серия 5.904-43 | 5175 | |
76 | А16В 105.000-13 | 60 | 3750 | 5600 | 3010 | серия 5.904-43 | 4620 | |
77 | А16В 105.000-14 | 60 | 4100 | 5100 | 3010 | серия 5.904-43 | 5214 | |
78 | Бак прямоугольный | А16В 106.000 | 25 | 2250 | 3900 | 3010 | серия 5.904-43 | 2997 |
79 | А16В 106.000-01 | 25 | 2400 | 3600 | 3010 | серия 5.904-43 | 2923 | |
80 | А16В 106.000-02 | 25 | 2650 | 3300 | 3010 | серия 5.904-43 | 2824 | |
81 | А16В 106.000-03 | 30 | 2500 | 4200 | 3010 | серия 5.904-43 | 3385 | |
82 | А16В 106.000-04 | 30 | 2700 | 3900 | 3010 | серия 5.904-43 | 3267 | |
83 | А16В 106.000-05 | 30 | 2900 | 3800 | 3010 | серия 5.904-43 | 3258 | |
84 | А16В 106.000-06 | 40 | 3000 | 4700 | 3010 | серия 5.904-43 | 4130 | |
85 | А16В 106.000-07 | 40 | 3200 | 4400 | 3010 | серия 5.904-43 | 4000 | |
86 | А16В 106.000-08 | 40 | 3400 | 4150 | 3010 | серия 5.904-43 | 4025 | |
87 | А16В 106.000-09 | 50 | 3000 | 5800 | 3010 | серия 5.904-43 | 4870 | |
88 | А16В 106.000-10 | 50 | 3400 | 5100 | 3010 | серия 5.904-43 | 4717 | |
89 | А16В 106.000-11 | 50 | 3750 | 4500 | 3010 | серия 5.904-43 | 4483 | |
90 | А16В 106.000-12 | 60 | 3000 | 7000 | 3010 | серия 5.904-43 | 5730 | |
91 | А16В 106.000-13 | 60 | 3750 | 5600 | 3010 | серия 5.904-43 | 5388 | |
92 | А16В 106.000-14 | 60 | 4100 | 5100 | 3010 | серия 5.904-43 | 5215 |

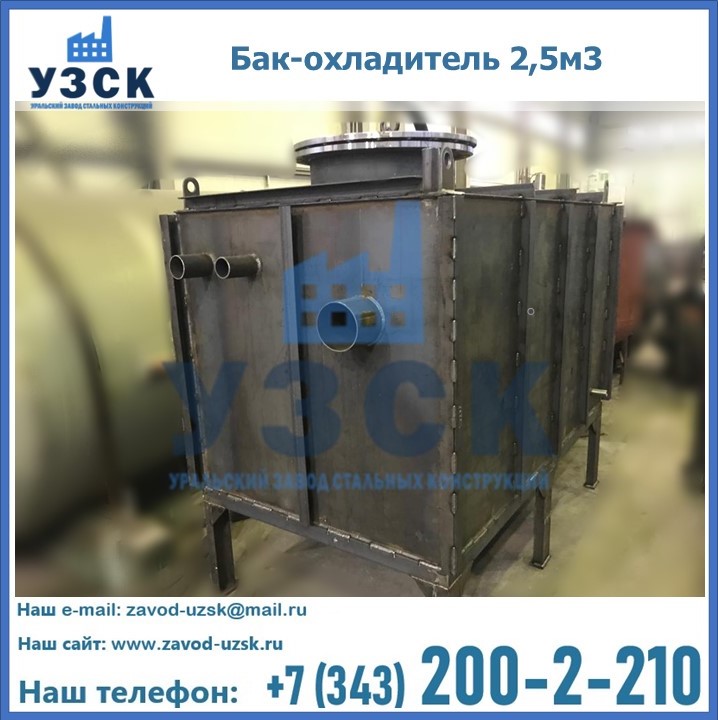

Бак проходит гидравлические испытания – емкость под заливом выдерживают 2 часа с простукиванием сварных швов. После испытания выполняют защиту от коррозии. Емкости оборудуют патрубками для заполнения и опорожнения сосуда с запорной арматурой. Устанавливаются указатели уровня, лестницы для обслуживания.
