Питательная вода, подаваемая в котел не должна содержать кислород и углекислый газ. Деаэрация – удаление газов из жидкости. Бак деаэраторный БДА представляет сосуд, в котором питательная вода нагревается паром, растворенные газы выходят. Бак является частью установки по деаэрированию. Сосуд работает под атмосферным давлением изготавливается по ГОСТ Р 52630-2012.
Устройство БДА

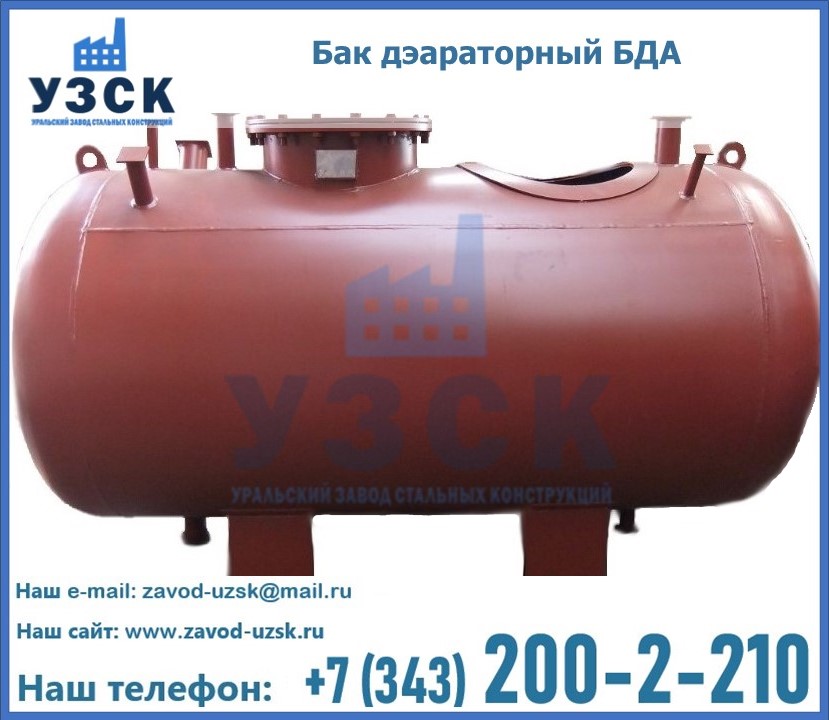

Деаэраторный атмосферный бак представляет цилиндр с торцевыми сферическими крышками. Сосуд оборудован:
- патрубками для входа и выхода пара;
- отбор деаэрированной воды;
- люком-лазом;
- дренаж.
Внутри бака есть переливная труба, барботажное устройство типа «труба в трубе». Бак работает как успокоитель и накопитель воды перед подачей в котел. Контроль расхода пара ведется электромеханическим термостатом. Подпитка ведется по датчику уровня. Предусмотрена аварийная сигнализация максимального и минимального уровня.
Производство БДА в компании УЗСК в Балхаше
На нашем заводе можно заказать баки деаэраторы разных размеров. Производство оснащено современным оборудованием для выполнения емкостей любой сложности. У нас используются вальцовочные и листогибочные станки, стенды автоматической двусторонней сварки.

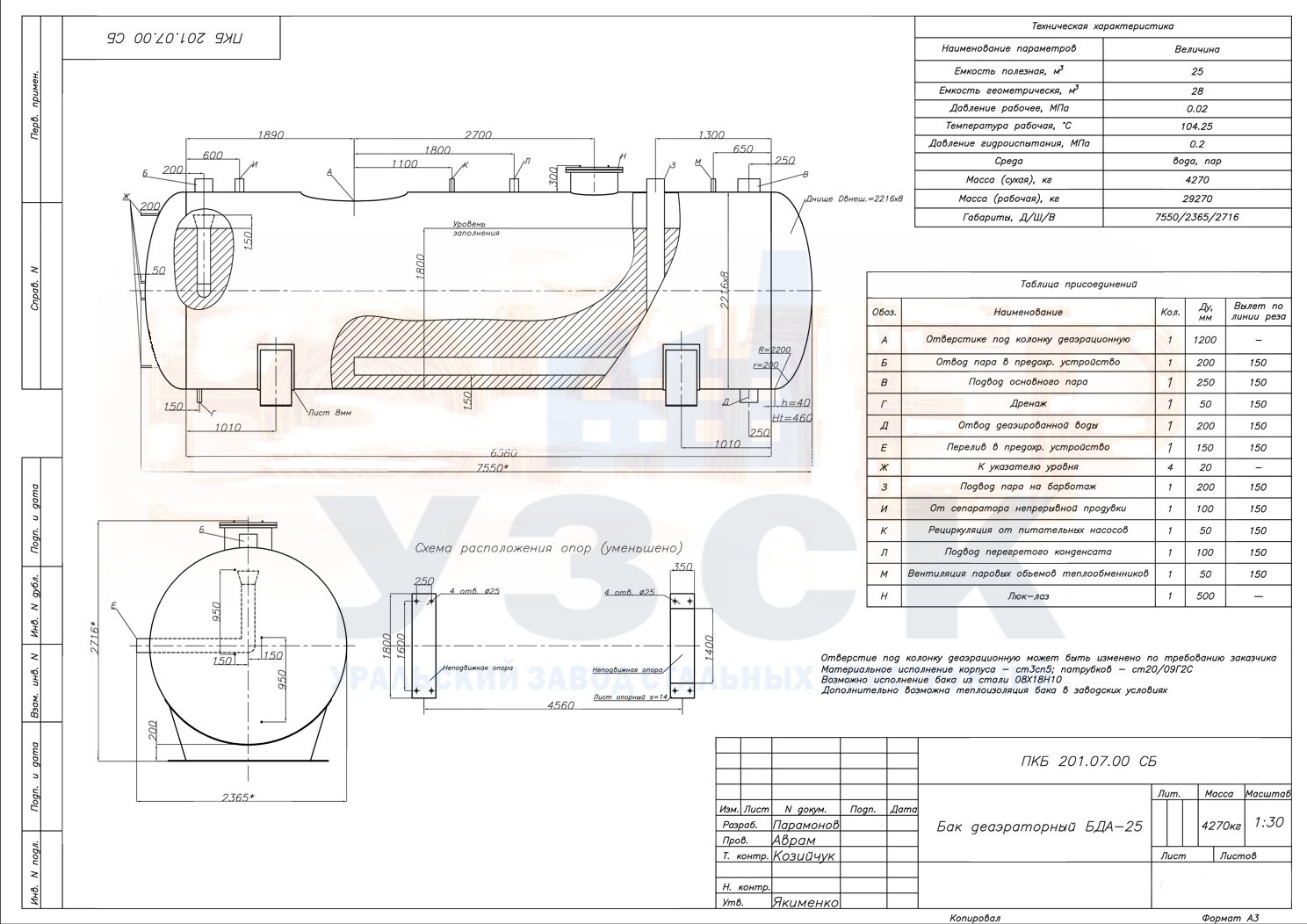

Оборудование выпускается по стандартизированным чертежам БДА, рассчитанным на котельные малой и средней мощности. Как пример, бак деаэраторный БДА 25, который демонстрирует рабочий чертеж.
Бак деаэраторный БДА можно купить в нашей компании в Балхаше по выгодной цене. Оборудование стандартное, не требует предварительного заказа. Все изделия прошли испытание на герметичность, обработаны против коррозии.
Перечень изделий, готовых к реализации:
- Бак деаэраторный БДА- 2.
- Бак деаэраторный БДА-4.
- Бак деаэраторный БДА-8.
- Бак деаэраторный БДА-25.
- Бак деаэраторный БДА-50.
- Бак деаэраторный БДА-75.
По заказу компания может изготовить изделия нестандартного размера.
Наибольшим спросом пользуется бак деаэраторный БДА 15. Емкость является частью колонки ДА50/15. Полезный объем бака 15 м3, в нем создается избыточное давление в 0,02 МПа, что позволяет нагревать воду до 104, 2 0. Диаметр деаэратора 2 метра, общая длина 5,9 м.
Технические характеристики и габариты БДА
| Наименование показателей | БДА-0,75 | БДА-1,2 | БДА-2 | БДА-4 | БДА-8 | БДА-10 | БДА-15 | БДА-25 | БДА-50 | БДА-75 |
| Полезная вместимость, м3 | 0,75 | 1,2 | 2 | 4 | 8 | 10 | 15 | 25 | 50 | 75 |
| Общая вместимость, м3 | 0,9 | 1,4 | 2,8 | 4,5 | 9,3 | 11,8 | 17,5 | 28,0 | 53,5 | 84,2 |
| Давление рабочее, МПа | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
| Габаритные размеры | ||||||||||
| Диаметр, мм | 1 020 | 1 020 | 1 212 | 1 212 | 1 616 | 1 616 | 2 016 | 2 216 | 3 020 | 3 020 |
| Длина, мм | 1 800 | 2 500 | 2 940 | 4 450 | 5 185 | 6 185 | 6 185 | 8 065 | 9 095 | 12 500 |
| Масса, кг | 720 | 850 | 930 | 1 200 | 2 400 | 2 900 | 3 450 | 4 650 | 9 120 | 14 860 |
| Присоединительные размеры | ||||||||||
| Подвод основного пара, мм | 50 | 50 | 100 | 150 | 150 | 150 | 200 | 200 | 250 | 600 |
| Отвод деаэрированной воды, мм | 25 | 25 | 80 | 100 | 100 | 100 | 150 | 200 | 250 | 250 |
| Отвод пара в гидрозатвор, мм | 65 | 65 | 80 | 80 | 80 | 100 | 150 | 200 | 250 | 300 |
| Дренаж, мм | 25 | 25 | 50 | 50 | 50 | 50 | 50 | 50 | 80 | 80 |
На оптовую продажу завод существенно снизил цены. Купить по выгодной цене в компании УЗСК можно не только баки, но и другое емкостное оборудование под воду, ГСМ.
