Данный вид металлорукавов применяется в Балхаше для защиты электропроводов, кабелей, проводок, резиновых и других элементов от механического воздействия, отвода выхлопного газа, транспортирования сыпучих и газообразных веществ и материалов. Помимо этого, свойства РМВ позволяют компенсировать монтажные неточности сборных частей труб и трубопроводов.
Условия эксплуатации РМВ
Рукав вальцовочного типа имеет следующие рабочие условия:
- оптимальная рабочая температура для изделия — 400◦С (углеродистая сталь) и 650◦С (нержавейка);
- допустимый минимум для радиуса при изгибе — 5Dy – 7Dy;
- показатель растяжения вдоль оси из сжатого положения при определенной нагрузке — 10% (рукав цилиндрического типа) и 15% (граненый);
- нагрузка при растяжении – от 0.1 до 0.4 кН.

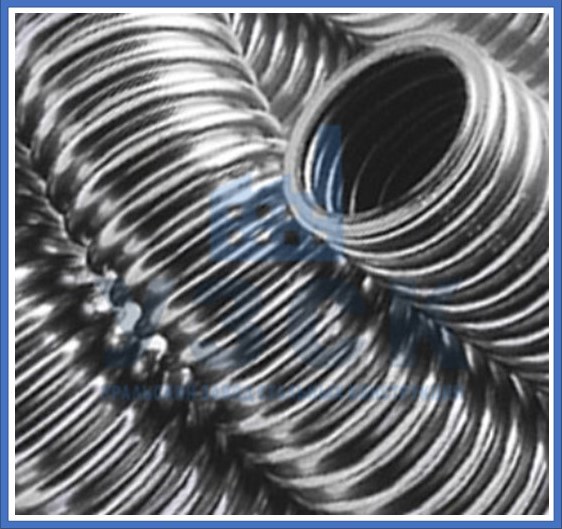

Назначение и конструкция РМВ

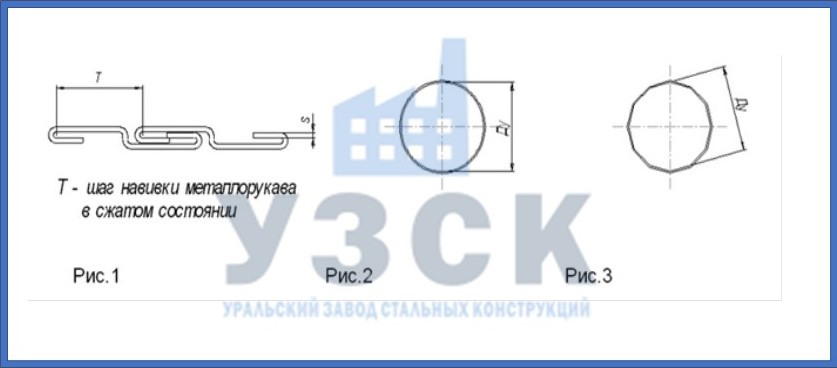

Вальцованные металлический рукав это представляют собой гибкий трубопровод. Производится методом спирального наматывания металлической ленты, которую предварительно профилируют и завальцовывают в замок (рис.1). Известны несколько видов РМВ. Их подразделяют по материалу, из которого они изготовлены: нержавеющие РМВ, стальные РМВ (производятся углеродистой стали). По ширине ленты, которую применяют для их производства: 14 мм, 20 мм. А также по поперечному профилю: цилиндрические РМВ (рис.2), граненые РМВ (рис.3).
РМВ типа SN включает в себя несущую оболочку, наружную оболочку и концевую арматуру. Несущая оболочка — это витой шланг, которой создается из профилированной металлической ленты, скрученной по спирали в гибкий, пластичный трубопровод. Витки спирали соединены и уплотнены с помощью S-образного замка для РМВ 1 и 2 ( Таблица 1), для РМВ 3 используется П-образный профиль. В некоторых случаях, когда необходима герметизация внутренней полости металлорукава, или защита от коррозии, несущая оболочка дополняется наружной оболочкой, в качестве которой используют слой ПВХ. Защита от механических повреждений поверхности обеспечивается одним или двумя слоями металлической оплетки.
Виды концевой арматуры для РМВ
Виды концевой арматуры для рукавов металлических вальцованных:
- фланцы нержавеющий приварной, или свободный
- фланцы стальной приварной, или свободный
- трубное окончание из нержавеющей стали, или под хомут
- трубное окончание из углеродистой стали
- сварка точечная (способом фиксации крайних витков рукава по всему периметру окончания)
- ниппель приварной с наружной конической резьбой, или с метрической резьбой
Сфера применения РМВ в Балхаше
Данный вид металлорукавов широко применяется в промышленности. В таблице представлены виды и характеристики РМВ и их назначение:
| Тип РМВ | Характеристика и назначение изделия |
|---|---|
| РМВ 1 | Упругий вальцованный металлорукав, имеет 2S-образный замок, высокую гибкость, пружинистость, круглый в диаметре негерметичный. Используют для защиты ответственной электропроводки, кабелей, производства душевых и поливочных шлангов. За счет своих качеств получили название — антивандальные металлорукава. |
РМВ 2Г РМВ 2 | Пластичный РМВ с 2S-образным замком. Обладает средней гибкостью, высокой стойкостью на разрыв и раздавливание, низкой газопроницаемостью. Применяют в качестве гибкого элемента выхлопной системы двигателей внутреннего сгорания, для защиты кабелей и шлангов от механических воздействий. Кроме того, применяется в качестве трубопровода для транспортировки газообразных и сыпучих сред, отвода выхлопных газов. (в РМВ 2Г, «Г» означает — гранёный). |
РМВ 3 | Упругий РМВ с S-образным замком. Обладает такими же качествами и характеристиками, как РМВ 1. Нужен для защиты кабелей электропроводки. |
РМВ 4 | Пластичный РМВ с 3S-образным замком. Круглый, имеет среднюю гибкость, высокую стойкость на разрыв и раздавливание. Эксплуатируется в качестве гибкого элемента выхлопной системы двигателей внутреннего сгорания, как трубопровод для механической защиты проводов, кабелей, шлангов, для транспортировки сыпучих и газообразных материалов. |
РМВ 5 | Пластичный РМВ гофровальцованного типа. Круглый, отличается высокой гибкостью, низкой стойкостью на разрыв и раздаливание. Основная область применения — гибкий элемент выхлопных систем автономных отопителей. |
Все виды РМВ отличаются высокой сопротивляемостью к скручиванию, устойчивостью к
