Компенсатор СКУ.М.1 имеет один многослойный сильфон. Усилен изоляцией из минеральной ваты. Сильфонные компенсаторы СКУ.М.I снижают механическое воздействие сразу в нескольких направлениях в Балхаше, устраняют отрицательное воздействие температурных перепадов и предотвращают попадание инородных веществ внутрь системы.
СКУ.М.I с рабочим давлением Ру16

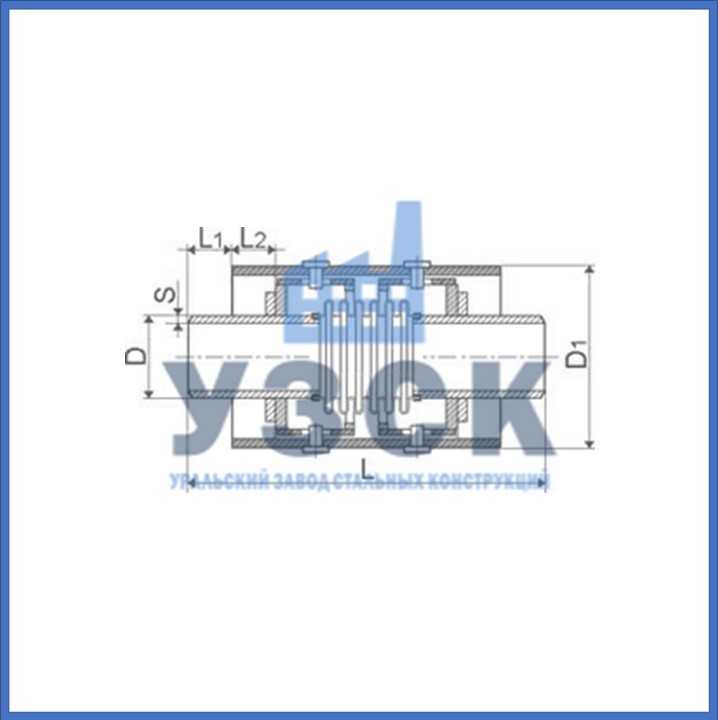

| Условное обозначение | Ду, мм | D, мм | D1, мм | S, мм | L, мм | L1, мм | L2, мм | Осевой ход, ±λ мм | Жесткость, Сλ, H/мм | Масса, G кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Компенсационное устройство СКУ.М.I -16-125-90 | 125 | 133 | 273 | 4,0 | 691 | 150 | 25 | 45 | 244 | 47 |
| Компенсационное устройство СКУ.М.I -16-150-100 | 150 | 159 | 273 | 4,5 | 707 | 150 | 30 | 50 | 218 | 55 |
| Компенсационное устройство СКУ.М.I -16-200-140 | 200 | 219 | 325 | 6,0 | 833 | 150 | 40 | 70 | 291 | 106 |
| Компенсационное устройство СКУ.М.I -16-250-160 | 250 | 273 | 426 | 7,0 | 862 | 150 | 45 | 80 | 350 | 193 |
| Компенсационное устройство СКУ.М.I -16-300-180 | 300 | 325 | 530 | 7,0 | 891 | 150 | 50 | 90 | 321 | 214 |
| Компенсационное устройство СКУ.М.I -16-350-180 | 350 | 377 | 530 | 7,0 | 900 | 150 | 50 | 90 | 400 | 202 |
| Компенсационное устройство СКУ.М.I -16-400-190 | 400 | 426 | 630 | 7,0 | 958 | 150 | 55 | 95 | 579 | 265 |
| Компенсационное устройство СКУ.М.I -16-500-200 | 500 | 530 | 720 | 8,0 | 1009 | 150 | 55 | 100 | 608 | 362 |
| Компенсационное устройство СКУ.М.I -16-600-200 | 600 | 630 | 820 | 8,0 | 1005 | 150 | 55 | 100 | 613 | 434 |
| Компенсационное устройство СКУ.М.I -16-700-210 | 700 | 720 | 920 | 8,0 | 1028 | 150 | 60 | 105 | 698 | 542 |
| Компенсационное устройство СКУ.М.I -16-800-210 | 800 | 820 | 1020 | 8,0 | 1056 | 150 | 60 | 105 | 637 | 620 |
| Компенсационное устройство СКУ.М.I -16-900-210 | 900 | 920 | 1120 | 10,0 | 1054 | 150 | 60 | 105 | 706 | 733 |
| Компенсационное устройство СКУ.М.I -16-1000-220 | 1000 | 1020 | 1220 | 10,0 | 1036 | 150 | 60 | 110 | 872 | 971 |
| Компенсационное устройство СКУ.М.I -16-1200-220 | 1200 | 1220 | 1420 | 14,0 | 1092 | 150 | 60 | 110 | 1044 | 1410 |
| Компенсационное устройство СКУ.М.I -16-1400-220 | 1400 | 1420 | 1620 | 14,0 | 1098 | 150 | 60 | 110 | 1295 | 1820 |
СКУ.М.I с рабочим давлением Ру25
| Условное обозначение | Ду, мм | D, мм | D1, мм | S, мм | L, мм | L1, мм | L2, мм | Осевой ход, ±λ мм | Жесткость, Сλ, H/мм | Масса, G кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Изолированный компенсатор СКУ.М.I -25-50-70 | 50 | 57 | 159 | 3,5 | 5S9 | 120 | 20 | 35 | 322 | 21 |
| Изолированный компенсатор СКУ.М.I -25-65-70 | 65 | 76 | 159 | 3,5 | 589 | 120 | 20 | 35 | 322 | 22 |
| Изолированный компенсатор СКУ.М.I -25-80-70 | 80 | 89 | 219 | 3,5 | 599 | 120 | 20 | 35 | 296 | 25 |
| Изолированный компенсатор СКУ.М.I -25-100-80 | 100 | 108 | 219 | 4,0 | 680 | 150 | 25 | 40 | 259 | 35 |
| Изолированный компенсатор СКУ.М.I -25-125-90 | 125 | 133 | 273 | 4,0 | 692 | 150 | 30 | 45 | 366 | 48 |
| Изолированный компенсатор СКУ.М.1 -25-150-100 | 150 | 159 | 273 | 4,5 | 716 | 150 | 40 | 50 | 326 | 54 |
| Изолированный компенсатор СКУ.М.I -25-200-140 | 200 | 219 | 325 | 6,0 | 842 | 150 | 45 | 70 | 387 | 95 |
| Изолированный компенсатор СКУ.М.I -25-250-160 | 250 | 273 | 426 | 7,0 | 871 | 150 | 50 | 80 | 350 | 162 |
| Изолированный компенсатор СКУ.М.I -25-300-180 | 300 | 325 | 530 | 7,0 | 892 | 150 | 50 | 90 | 401 | 215 |
| Изолированный компенсатор СКУ.М.I -25-350-180 | 350 | 377 | 530 | 7,0 | 918 | 150 | 55 | 90 | 560 | 219 |
| Изолированный компенсатор СКУ.М.1 -25-400-190 | 400 | 426 | 630 | 7,0 | 968 | 150 | 55 | 95 | 723 | 258 |
| Изолированный компенсатор СКУ.М.1 -25-500-200 | 500 | 530 | 720 | 8,0 | 1002 | 150 | 55 | 100 | 743 | 376 |
| Изолированный компенсатор СКУ.М.1 -25-600-200 | 600 | 630 | 820 | 8,0 | 1023 | 150 | 55 | 100 | 736 | 474 |
| Изолированный компенсатор СКУ.М.1 -25-700-210 | 700 | 720 | 920 | 8,0 | 1044 | 150 | 60 | 105 | 889 | 551 |
| Изолированный компенсатор СКУ.М.1 -25-800-210 | 800 | 820 | 1020 | 8,0 | 1073 | 150 | 60 | 105 | 811 | 662 |
| Изолированный компенсатор СКУ.М.1 -25-900-210 | 900 | 920 | 1120 | 10,0 | 1069 | 150 | 60 | 105 | 1028 | 803 |
| Изолированный компенсатор СКУ.М.1 -25-1000-220 | 1000 | 1020 | 1220 | 10,0 | 1102 | 150 | 60 | 110 | 1045 | 989 |
| Изолированный компенсатор СКУ.М.1 -25-1200-220 | 1200 | 1220 | 1420 | 14,0 | 1110 | 150 | 60 | 110 | 1251 | 1417 |
| Изолированный компенсатор СКУ.М.1 -25-1400-220 | 1400 | 1420 | 1620 | 14,0 | 1118 | 150 | 60 | 110 | 1616 | 1836 |
